一、概述
TL-2510型短波宽带天线在短波广播频段具有较强的地波全向覆盖能力，主要用于对城区和附近周边地区进行压制。
根据这一要求以及广电现有地波台站实际应用要求，选用地面垂直架设单极笼形天线。
笼形天线具有以下特点：
（1）天线效率高:笼形天线有较小的损耗其全频段(3.2-26.1MHz) 效率可达到80%-95%。
（2）工作频段宽:由于该笼形天线的等效直径为2.5m的圆柱振子天线，笼形天线的带宽可达到4倍频左右（SWR<2）更换频率不需要
重新调谐。
（3）安全性优于鞭状天线:由于笼形天线辐射电阻在20Ω-100Ω之间，大功率输入下笼形天线底部电压小，这样可以避免天线因高压出现打火现
象。另外笼形天线配有防雷装置提高了防雷的安全性。
（4）结构和性能比鞭状天线稳定:笼形天线在广电的中短波大功率发射已有较成熟的应用，天线性能和结构稳定不受天气影响可以常年全天候稳定工作。
本方案基于对广电部门在西藏、新疆、云南等地现有短波干扰台性能评估，经过反复讨论研究后研制的新型天线。设计
时考虑到天线的机动性能，采用成品构件，可多次拆装使用，天线架设、拆卸方便，地网敷设、撤收快捷，天线全部构
件装箱运输。该天线主要由笼形振子、地网接地系统、调配系统、防雷接地装置组成。

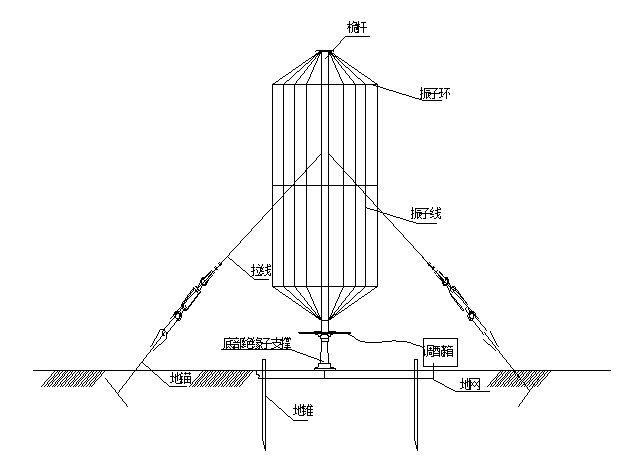

天线结构如图1：

图1天线结构图
二、天线主要技术指标
工作频率：   3.2-26.1MHz
功率容量：    ≥10kW
馈线功率容量：≥2kW
极化：        垂直极化
方向性：      全向
输入阻抗：    50Ω
驻波比（SWR）≤在1.5以内，最差点≤2（5.9-21.85 MHz经调配后）
增益：       ≥3.1dBi
输入接口：    L29头
馈线长度：    ≥40m
天线重量：    550kg
天线高度：     10m
占地面积：     30mx30m
工作温度：     -40°～55°
抗风能力：     36m/s
地网辐射半径： 15m
三、天线图片
